He-Arc aplica un reductor cicloidal a un sistema de carga automática [Video]

abril 2012


El Profesor Christian Robert, profesor de concepción microtécnica en la Switzerland’s He-Arc (Haute Ecole Arc Ingénierie), y sus estudiantes presentaron el pasado año una aplicación del reductor cicloidal para la visualización de las horas y los minutos en una esfera de reloj.

Este año, el profesor Robert propuso dos nuevas aplicaciones del reductor cicloidal (también conocido como disco cicloidal o reductor de velocidad cicloidal) en mecanismos de relojería a sus estudiantes: una para el sistema de cuerda automático y otro para la visualización de los segundos.

He-Arc aplica un reductor cicloidal a un sistema de carga automática

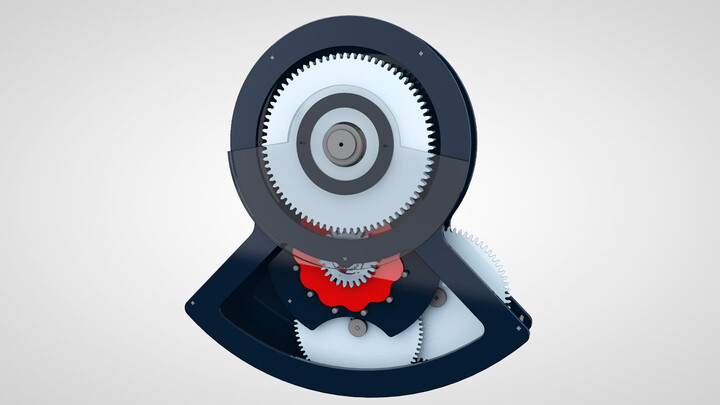

El reductor cicloidal aplicado a un sistema de cuerda automática (modelo a escala 20:1)

La principal ventaja del reductor cicloidal en un sistema de carga automática es que puesto que sustituye a un número de ruedas y piñonesen en el tren de engranaje y tiene un alto factor de reducción, permite una reducciónen en el espacio ocupado por el movimiento y un 20 por ciento de mejora en el rendimiento entre la masa oscilante y la rueda del rochete.

Cuando se aplica al mecanismo de cuerda automática, el reductor cicloidal modifica el tren de engranajes de modo que menos rotaciones de la masa oscilante se requieren para cargar el barrilete, requiriendo 140 revoluciones para una revolución de la rueda del rochete. La masa oscilante sólo gira libremente en una dirección y acciona el reductor cicloidal en la otra dirección (desde el reductor cicloidal sólo se puede funcionar en una dirección).

Puesto que el movimiento también se puede cargar a mano usando la corona (se utilizó un calibre ETA 2892 como base para el mecanismo), lo que haría que el reductor cicloidal girase demasiado rápido lo que causaría un desgaste prematuro, un móvil sin eje que evoluciona sobre una clavija en forma de oliva, se utiliza como sistema de desacoplamiento para desconectar el reductor cicloidal para la cuerda manual.

La aplicación para visualizar los segundos se basa en el diseño presentado el año pasado en el que se utilizó el reductor cicloidal para la reducción de entre el minuto y la hora mostrada. Un reductor cicloidal también puede utilizarse para mostrar los segundos.
